JM15-4000/4500/5000曲轴连杆液压马达图片

JM15-4000/4500/5000曲轴连杆液压马达

所属目录:液压元件

搜索关键字:JM15-4000/4500/5000曲轴连杆液压马达

信息简介:JM/4500/5000曲轴连杆液压马达

详细信息:
“JM/4500/5000曲轴连杆液压马达”参数说明
种类: 液压马达 型号: JM/4500/5000
规格: JM/4500/5000 商标: 中瑞
包装: MX 产量: 1000
“JM/4500/5000曲轴连杆液压马达”详细介绍

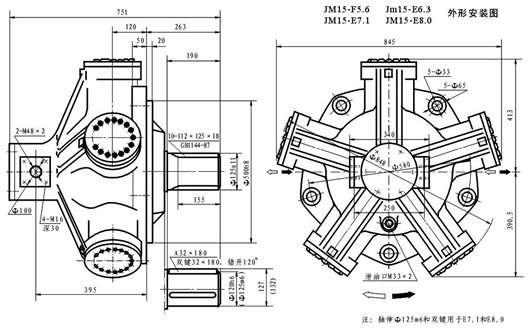

JM1*系列马达的结构如下图所示:马达有做功和配流二大部分组成。做功部分由壳体、曲轴、柱塞、连杆等零件组成,配流部分有配流壳体、配流轴等组成。壳体呈星形径向放射均匀分布五个柱塞缸;柱塞内设有球窝,连管通过置于球窝中的球头靠压环和挡圈与柱塞相连,柱塞上装有柱塞环起密封作用;连杆另一端的圆弧面紧贴曲轴的偏向轮,可在偏向轮上滑动。连杆内装有阻尼堵起节流作用;连杆与曲轴之间采用静压支撑结构;曲轴的另一端是连接外负载的输出轴,另一端则通过十字接轴连接配流轴,带动配流轴同步旋转,曲轴支撑在圆锥滚轴承上;配流轴靠静压平衡支撑配流壳体内旋转。
